我國電機能效標準與IEC電機能效標準的對比
一、國際電機標準高效化
目前世界上已有十余個國家和地區頒發了電機能效標準,國際的電機能效標準不斷提高,電機國際標準高效化趨勢明顯。
國際電工委員會IEC統一將全球的電機能效標準定為IE1、IE2、IE3、IE4等四個等級,將IE1定為標準效率、IE2為高效率、IE3為超高效率,并發布其標準值。2014年,IEC組織發布了IEC 60034-30-1,將電機功率范圍擴大為包含0.12KW-1000KW的電機,并正式發布了IE4能效標準值。
歐盟電機生態設計新指令EC No. 640/2009于2009年7月22號正式出臺,歐盟對于IE3電機強制性標準設定了具體的時間表。該指令具體執行分為三步走計劃,計劃時間表如下:
二、我國電機能效標準
GB18613-2012
對目標能效限定值的要求
我國是世界電動機生產制造的大國之一,高效率電機是未來電機市場的發展方向,若要使我國電機產品走向世界市場,必須使電機產品的在能效水平上達到國際市場的技術要求。
我國目前電機行業參照的能效標準是2012年發布的國家標準《中小型三相異步電動機能效限定值及能效等級》(簡稱GB18613-2012),按照GB18613-2012的建議,電機目標能效限定值作為推薦性建議,要求在額定輸出功率的效率不應低于2級(IE3)能效標準,鼓勵企業研發和生產IE3電機,使我國能效水平達到世界水平,其具體實施的建議如下:
對于額定功率范圍為7.5~375kW的電機,其目標能效限定值在GB18613標準實施4年后(也即自2017年9月起)開始正式實施;
對于額定功率為7.5kW以下電機,其目標能效限定值在GB18613-2012標準實施5年后(也即自2018年9月起)開始實施。
三、我國與IEC能效標準的對比
我國的電機能效標準與國際標準有所差異,將我國的電機標準與IEC標準進行對比可以發現:
1)我國電機能效等級劃分與國際標準不同

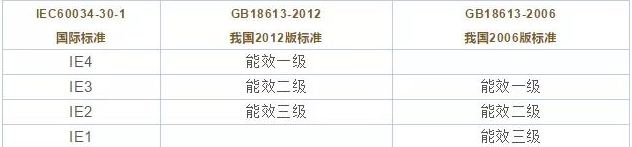

GB 18613中的能效等級分為1級、2級和3級,其中1級效率為最高。國際標準中,能效等級分為IE4、IE3、IE2、IE1四個等級,IE1級為最低,IE4級為最高。
2)我國能效標準限定的電機范圍與國際標準不同
我國電機能效標準按照電機的不同類型分別制定,GB18613-2012能效標準僅對限定于1000V及以下的電壓,50Hz三相交流電源供電,額定功率在0.75-375KW范圍內,極數為2級、4級和6級,單速封閉自扇冷式、N設計、連續工作制的一般用途電機或一般用途防爆電機。
其他功率的電機也有專門的能效標準。IEC國際標準將功率范圍在0.12KW-1000KW的電機均限定于IEC60034-30-1標準中。
3)我國部分1級能效標準值高于IEC中IE4能效水平
我國的電機能效標準1級能效電機效率值的確定是依據銅轉子電動機的效率值指標制定的,銅轉子電機的發展依賴于銅轉子技術的創新。我國的1級能效標準部分功率的能效值高于IEC規定的IE4標準值,針對應用最廣泛的4極電機能效對比如下圖所示:
4)我國2級和3級能效標準達到IEC能效水平
GB 18613-2012對檢測設備、檢測方法提出了較高要求,全面提高了我國電機的能效指標,使我國電機能效值達到了歐洲水平。GB 18613-2012中的2級和3級的效率值指標達到IEC標準中的IE3和IE2規定的效率值。
